技术参数：

1、公称通径：DN100、DN150、DN200、DN250、DN300
2、工作范围：最大工作高度：10.5m
水平回转：360°
俯仰角度：-60°～150°
伸入码头最大深度：3～4.5m
锁紧状态最大抗风速：42m/s

3、公称压力：1.6Mpa
4、介质温度：-40～250℃
5、接口法兰：符合GB9119.7-88标准

适用介质：适用原油、石油成品油及对本装置无腐蚀性的其他流体介质。客户如有特殊要求，公司可生产适用于化工流体和其他腐蚀性流体产品。

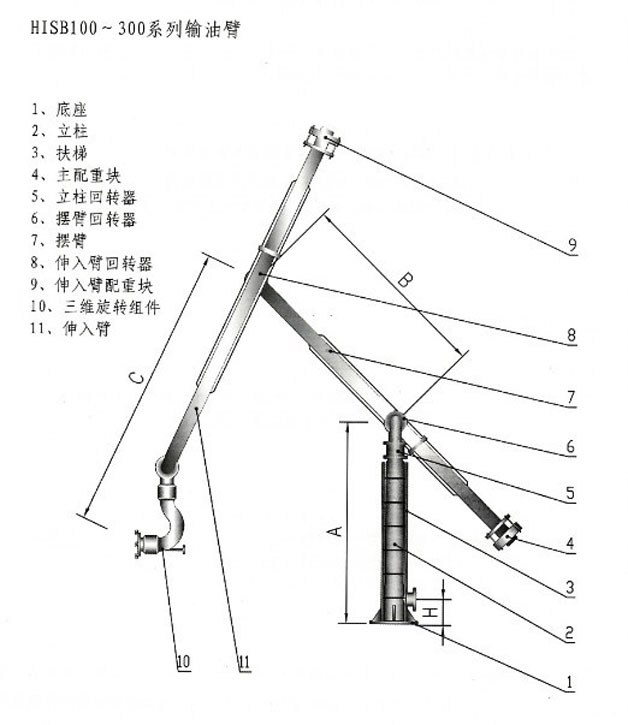

示图及部件名称：

注：A、B、C、H根据用户要求制造

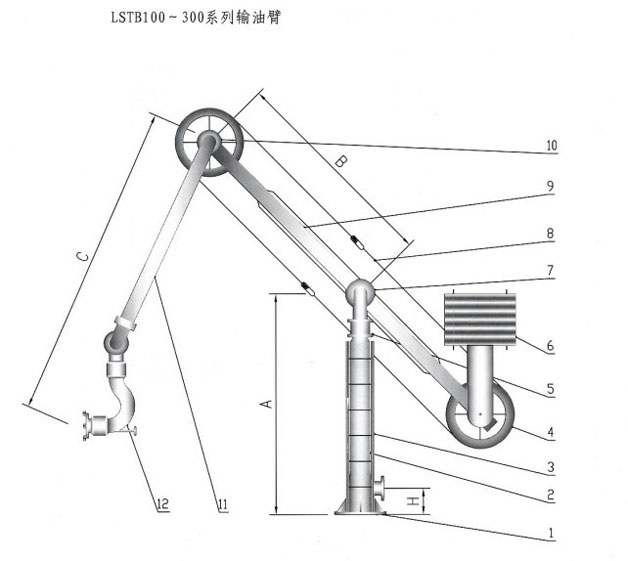

LSTB100～300系列输油臂

注:A、B、C、H按合同要求制造
1、底座           2、立柱         3、扶梯
4、绳轮           5、立柱回转器   6、主配重块
7、摆臂回转器     8、钢丝绳       9、摆臂
10、伸入臂回转器  11、伸入臂      12、三维旋转组件

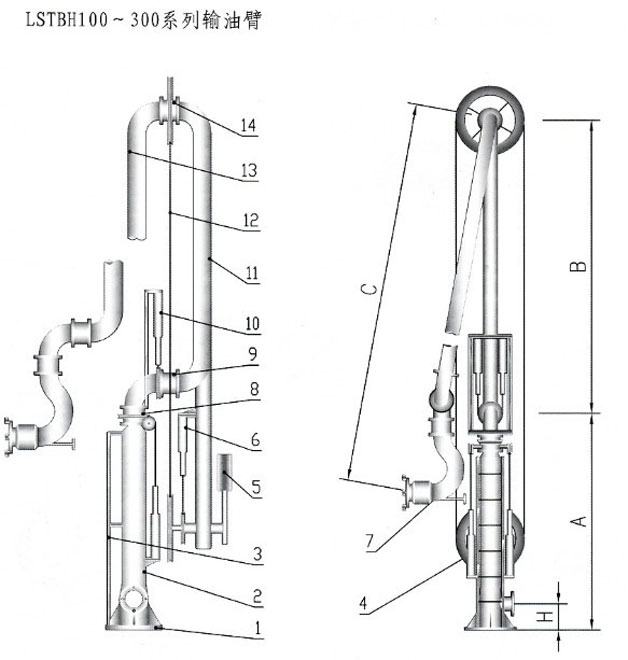

注:A、B、C、H按合同要求制造
1、底座           2、立柱         3、扶梯
4、水平旋转驱动   5、配重块       6、伸入臂驱动器
7、三维旋转组件   8、水平回转器   9、摆臂回转器
10、摆臂驱动器    11、摆臂        12、钢丝绳
13、伸入臂        14、伸入臂回转器
