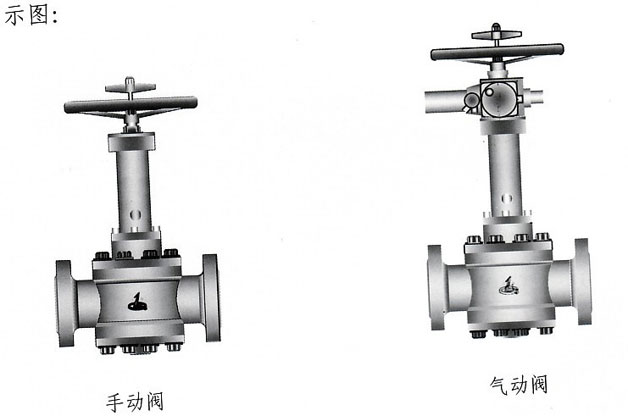

双密封旋塞阀

专利号： ZL97230748.6

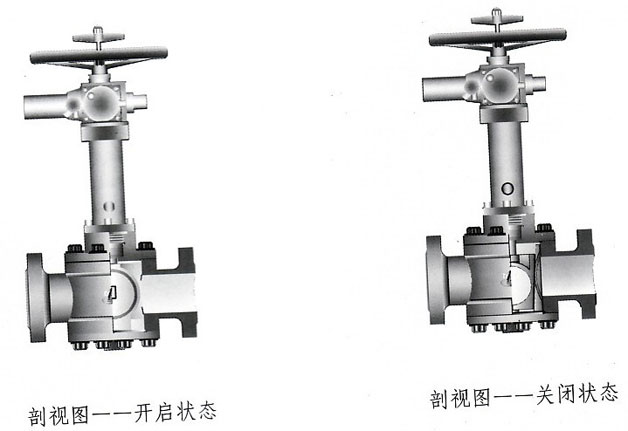

产品概述： 双密封旋塞阀是一种强制性密封的双关断阀门。其工作原理是当逆时针旋转手轮时，操作机构将阀芯提升一定距离，密封板在阀芯燕尾槽的作用下，平行离开阀体圆柱表面，并使密封板弹性密封与阀体圆柱表面之间有一定的间隙，继续逆时针旋转手轮，使阀芯和阀位指示块旋转90度，接通管路流体；当顺时针旋转手轮时，阀芯和阀位指示块旋转90度至截断管路流体位置，继续旋转手轮时操作机构使阀芯向下移动一段距离，将密封板平行地，强制性地推向管口密封位置，截断管路流体。该阀结构设计科学、合理，启闭过程中密封件无相对滑动磨擦，具有密封性能好，使用寿命长等优点，已获得国家专利（专利号：ZL97 2 30748.6）广泛应用于石油、化工、电力、燃气、冶金、轻工等行业，是一种理想的截断阀门。

技术参数：

 1、公称通径：DN50-250mm

2、公称压力：PN1.6-4.0Mpa

3、泄漏量：0

4、适用介质油品、水、煤气及各种腐蚀性流体。

5、适用温度：-40℃-+350℃



技术特点：

1、阀芯的楔行结构及其与密封板的燕尾槽配合形式，实现了阀门启闭过程中密封件与阀体间无相对滑动磨擦，保证了该阀门与传统阀门相比具有更长的使用寿命，更可靠的密封性能。

2、独特的操作机构设计，使阀芯既能实现上下运动又能完成90度旋转运动。

3、操作轻便，启闭迅速。

4、可在线维护更换，方便增加操作廷伸杆。
